全電動堆高機系列

PT系列

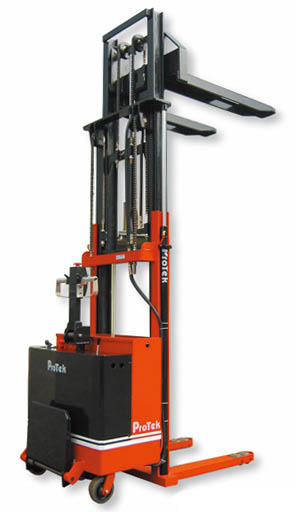

三節式貨櫃型

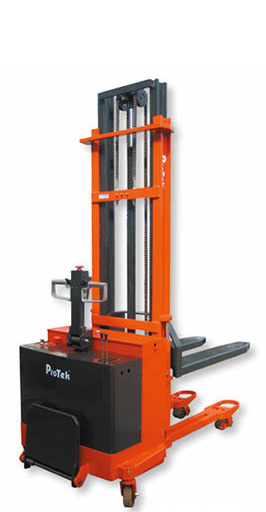

底叉揚昇型

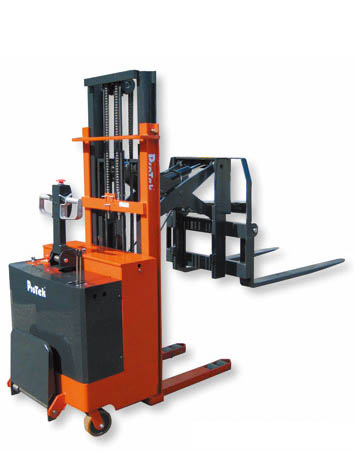

牙叉剪臂伸縮型

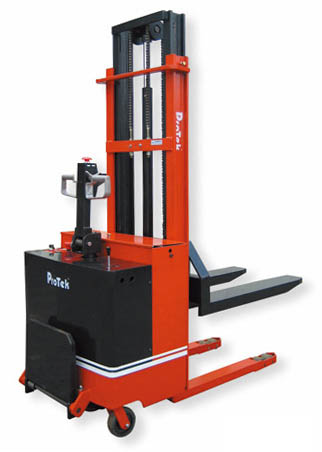

標準型

產品特性介紹

採用西德電控 (無段變速)

◎採用西德電控 (無段變速)

採用西德H型鋼

◎採用西德H型鋼

採用西德原裝大型密閉式驅動系統

◎採用西德原裝大型密閉式驅動系統

剪臂縮回示意圖

◎剪臂縮回示意圖

剪臂伸出示意圖

◎剪臂伸出示意圖

產品規格表

型 式 PT-1000 PT-1500 PT-1600
載重 (KG) 1000 1500 1600
揚程 m/m 90~2500 90~2500 90~2500
牙叉長度 1000 1000 1000
牙叉寬度 680固定式 680固定式 680固定式
全長 m/m 1840 1840 1840
全寬 m/m 830 830 830
全高 m/m 1710~2970 1710~2970 1710~2970
無負荷行速 無段 4.3KM/H 無段 5.0KM/H 無段 5.8KM/H
全負荷行速 無段 3.5KM/H 無段 4.2KM/H 無段 4.5KM/H
爬坡度全負荷 3o 3o 3o
爬坡度無負荷 5o 5o 5o
煞車 電磁式 電磁式 電磁式
驅動馬達 24V-1.0KW 24V-1.3KW 24V-1.6KW
上昇馬達 24V-2.0KW 24V-2.0KW 24V-3.0KW
充電機 24V-30A 24V-40A 24V-40A
驅動輪 PUØ 270 X 90W PUØ 270 X 90W PUØ 270 X 90W
輔助輪 PUØ 150 X 50W PUØ 150 X 50W PUØ 150 X 50W
前叉輪 PUØ 80 X 70W PUØ 80 X 80W PUØ 80 X 90W
工業電瓶 24V-180A/5H 24V-240A/5H 24V-240A/5H
上昇速度 7M/min 7M/min 5M/min
下降速度 0~8M/min可調 0~8M/min可調 0~8M/min可調
負荷中心 500 500 500
載人踏板 標準選配 標準選配 標準選配
自重 (KG) 750 1050 1200

三節式貨櫃型〈自由行程與車身總高另可訂做〉

牙叉揚高 車身最低總高 自由行程 油壓器配置
3000mm 1530mm 550mm 三支油壓缸
3600mm 1730mm 750mm 三支油壓缸
3900mm 1830mm 850mm 三支油壓缸
4200mm 1930mm 950mm 三支油壓缸
4500mm 2030mm 1050mm 三支油壓缸
4800mm 2130mm 1150mm 三支油壓缸
5100mm 2230mm 1250mm 三支油壓缸
※另有兩節式貨櫃型可供選擇。
